Kunststoffverarbeitung

Boxed E/A-Modul mit Pneumatiksensor

Key Facts:

E/A-Modul mit integrierter Schnittstelle zur Erfassung von pneumatischen Druckverhältnissen.

Direkte Mess- und Signalumformung auf dem E/A-Modul

Detailansicht

Unsere Dienstleistungen:


Beschreibung
  • Trockneranlagen bestehen in der Regel aus einem Trockenlufterzeuger, in dem eine Steuerung sitzt und mehrere Trockentrichter, in denen jeweils ein E/A-Modul verbaut ist.
  • Steuerung und E/A-Modul sind über einen Standardfeldbus verbunden.
Anforderung
  • Integration einer Funktions-Schnittstelle zur direkten Erfassung von pneumatischen Druckverhältnissen ohne zusätzliche Messumformer.
Lösungsansatz
  • Integration der Sensorik direkt auf das E/A-Modul unter Verwendung von Signalverstärkern.
  • Mess- und Signalumformung direkt auf dem E/A-Modul
Spezifischer Nutzen
  • Reduktion von Verdrahtungsaufwand und benötigter Komponenten.

Steuer- und Regelungsmodul für Temperiergeräte

Frei programmierbarer Temperaturregler

Key Facts:

Redesign eines bestehenden Produktes als kompakte Einplatinen-Steuerung mit der Aufgabe den gegebenen Formfaktor zu realisieren. Gleichzeitige Integration des direkten Sensoranschlusses

Anpassung des Betriebssystems mit den Treibern für die geforderten Sensoren.

Detailansicht

Unsere Dienstleistungen:


Beschreibung
  • Kundenindividuelle Steuerung mit Integration eines Temperaturreglers  für Temperiergeräte zum Heizen und Kühlen von Werkzeugen bei Kunststoffspritzmaschinen.
Anforderung
  • Programmierbar mit CODESYS nach IEC 61131-3
  • Integration eines direkten Sensoranschlusses für Sensoren zur Temperaturmessung
Lösungsansatz
  • Kompakte Einplatinen-Steuerung mit Befestigungsmöglichkeit auf der Hutschiene bei gleichzeitiger Integration der Mess- und Regelungstechnik
Spezifischer Nutzen
  • Kostenreduktion durch Integration des externen Messumwandlers
  • Durch individuelle Temperaturprofile können Kunststoffspritzprozesse variabel gestaltet werden.
  • Innerhalb von Leistungsklassen Reduktion der Vielfalt von Temperiergeräten

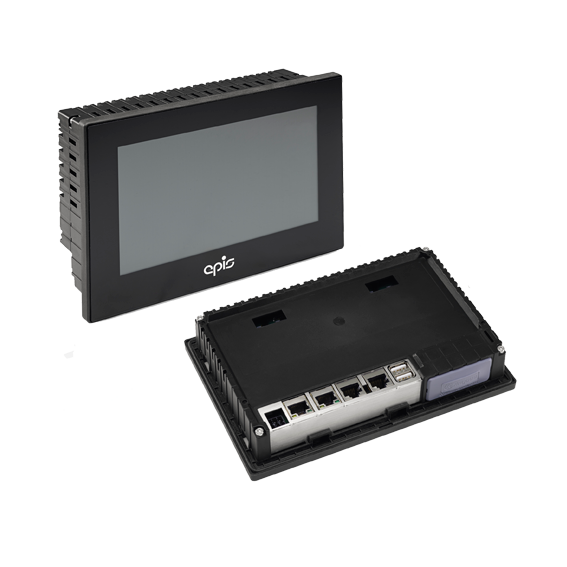

smart9 1000 CP

Branchenoptimiertes Control Panel

Die Produktpalette unserer smart9 1000 Geräte umfasst verschiedenste Konfigurationsmöglichkeiten. Durch die kompakte Bauweise wird ein optimales Verhältnis von Baugröße zu Darstellungsfläche erreicht. Die geringe Einbautiefe spart Platz im Schaltschrank. Durch die freie Wahlmöglichkeit der Schnittstellenabgänge horizontal oder vertikal passt sich das smart9 1000 der Maschinenarchitektur optimal an.

Detailansicht


Technische Daten

Prozessor:


• ARM® Cortex® A7 2x 1 GHz
• ARM® Cortex® M4 1x 200 MHz


Speicher:
• 512 MB DDR3 RAM
• 512 MB NAND Flash
• 256 kB NVRAM/MRAM

• Touch Display:

        7“ resisitv / kapazitiv
        10“ kapazitiv

• Echtzeituhr
• Spannungsversorgung: 9 ... 32 VDC
• Schutzart: Frontplatte mit Dichtung IP65, Gehäuse IP20
• Klemmbefestigung über Fixierungselemente
• Abmessung (B x H x T): 196 x 119 x 27 mm
• Betriebstemperatur: 5 ... + 55 °C

• Betriebssystem: Linux
• SPS Programmiersoftware: CODESYS V3
• Entwicklungsframeworks: Qt5, .Net Core

Anschlüsse

• 1x Ethernet 10/100 MBit/s
• 1x Ethernet 1 Gbit/s
• 2x USB Host 2.0
• 2x CAN
• 1x RS232
• 1x RS485


Steckplatz für:
• Kommunikationsmodul Anybus CompactComTM CC30 oder CC40
• Steckplatz für eine Micro-SD-Karte (microSDHC, bis 32 GB)


Erweiterungen Extern

XIO-CAN 104 16/16 4ADownload

Software

Linux
Das Betriebssystem Linux bildet die Grundlage für die Funktionsvielfalt der smart9 / econ9 Geräte.


CODESYS V3.5
CODESYS ist das SPS Programmiersystem für alle Kompaktsteuerungen der Produktfamilie smart9 / econ9


C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.


QT5
Mit dem Plattformunabhängigen Framework QT erstellen Sie Applikationen in den Programmiersprachen C/C++. Der dazu erhältliche QT Creator ist eine komfortable Entwicklungsumgebung.


.Net Core
Die Technologie des .NET Frameworks als Plattformunabhängiges Entwicklungssystem - auch unter Linux.


Downloads

CODESYS V3.5.15.20Download

CODESYS 3.5.15.20 64BitDownload

CODESYS Basisprojekt smart9 1000 CP (ZIP-Archiv)Download

Benutzerhandbuch smart9 1000 / econ9 1000Download

Datenblatt (PDF)Kundenspezifisch

smart9 1000 CP
Controlpanel zur Materialaufbereitung
