Panel-Kompaktsteuerungen

Test

smart9 1000 PLC FT100

Branchenoptimierte Technologieplattform

Mit unseren Kompaktsteuerungen smart9 1000 haben wir uns in den Branchen Füge-, Kunststoff- und Klebetechnik positioniert. Basis der Kompaktsteuerung ist eine konfigurierbare Technologieplattform, die die Anforderung der jeweiligen Branche abbildet. Mit dem Basismodul haben wir eine gemeinsame Plattform.

Detailansicht


Technische Daten

Prozessor:


• ARM® Cortex® A7 2x 1 GHz
• ARM® Cortex® M4 1x 200 MHz


Speicher:
• 512 MB DDR3 RAM
• 512 MB NAND Flash
• 256 kB NVRAM/MRAM

• Touch Display:

        7“ resisitv / kapazitiv
        10“ resisitv / kapazitiv

• Echtzeituhr
• Spannungsversorgung: 9 ... 32 VDC
• Schutzart: Frontplatte mit Dichtung IP65, Gehäuse IP20
• Klemmbefestigung über Fixierungselemente
• Abmessung (B x H x T): 196 x 119 x 27 mm
• Betriebstemperatur: 5 ... + 55 °C


• Betriebssystem: Linux
• SPS Programmiersoftware: CODESYS V3
• Entwicklungsframeworks: Qt5, .Net Core

Anschlüsse

• 1x Ethernet 10/100 MBit/s
• 1x Ethernet 1 Gbit/s
• 2x USB Host 2.0
• 2x CAN
• 1x RS232
• 1x RS485


Steckplatz für:
• Kommunikationsmodul Anybus CompactComTM CC30 oder CC40
• Steckplatz für eine Micro-SD-Karte (microSDHC, bis 32 GB)
• Erweiterungsmodul für die Branchen Füge-, Kunststoff- und Klebetechnik


Erweiterungsmodul Fügetechnik:
• 16 digitale Eingänge, 16 digitale Ein-/Ausgänge
• 2 analoge Eingänge, 2 analoge Ausgänge
• 2 DMS Eingänge
• 1 Inkrementalwertgeber-, 1 Absolutwertgebereingang


Erweiterungen Extern

XIO-CAN 104 16/16 4ADownload

Software

Linux
Das Betriebssystem Linux bildet die Grundlage für die Funktionsvielfalt der smart9 / econ9 Geräte.


CODESYS V3.5
CODESYS ist das SPS Programmiersystem für alle Kompaktsteuerungen der Produktfamilie smart9 / econ9


C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.


QT5
Mit dem Plattformunabhängigen Framework QT erstellen Sie Applikationen in den Programmiersprachen C/C++. Der dazu erhältliche QT Creator ist eine komfortable Entwicklungsumgebung.


.Net Core
Die Technologie des .NET Frameworks als Plattformunabhängiges Entwicklungssystem - auch unter Linux.


Downloads

CODESYS V3.5 SP14 Patch1 32BitDownload

CODESYS V3.5 SP14 Patch1 64BitDownload

SystemkonfigurationDownload

CODESYS Package smart9 / econ9 (Linux)Download

Beispielprojekt CODESYS smart9 1000 (Linux)Download

Datenblatt (PDF)
Test

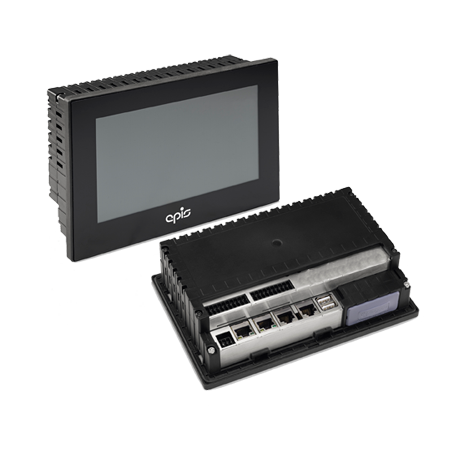

smart9 1000 PLC IO100

Branchenoptimierte Technologieplattform

Die Produktpalette unserer smart9 1000 Geräte umfasst verschiedenste Konfigurationsmöglichkeiten. Durch die kompakte Bauweise wird ein optimales Verhältnis von Baugröße zu Darstellungsfläche erreicht. Die geringe Einbautiefe spart Platz im Schaltschrank. Durch die freie Wahlmöglichkeit der Schnittstellenabgänge horizontal oder vertikal passt sich das smart9 1000 der Maschinenarchitektur optimal an. Das Erweiterungsmodul IO100 erweitert die Basisgeräte smart9 1000 um digitale Schnittstellen zur Erfassung und Ansteuerung lokaler digitaler Sensoren und Aktoren wie z.B. Schalter, Taster und Leuchten.


Detailansicht


Technische Daten

Prozessor:


• ARM® Cortex® A7 2x 1 GHz
• ARM® Cortex® M4 1x 200 MHz


Speicher:
• 512 MB DDR3 RAM
• 512 MB NAND Flash
• 256 kB NVRAM/MRAM

• Touch Display:

        7“ resisitv / kapazitiv
        10“ resisitv / kapazitiv

• Echtzeituhr
• Spannungsversorgung: 9 ... 32 VDC
• Schutzart: Frontplatte mit Dichtung IP65, Gehäuse IP20
• Klemmbefestigung über Fixierungselemente
• Abmessung (B x H x T): 196 x 119 x 27 mm
• Betriebstemperatur: 5 ... + 55 °C


• Betriebssystem: Linux
• SPS Programmiersoftware: CODESYS V3
• Entwicklungsframeworks: Qt5, .Net Core

Anschlüsse

• 1x Ethernet 10/100 MBit/s
• 1x Ethernet 1 Gbit/s
• 2x USB Host 2.0
• 2x CAN
• 1x RS232
• 1x RS485


Steckplatz für:
• Kommunikationsmodul Anybus CompactComTM CC30 oder CC40
• Steckplatz für eine Micro-SD-Karte (microSDHC, bis 32 GB)
• Erweiterungsmodul für die Branchen Füge-, Kunststoff- und Klebetechnik


Erweiterungsmodul IO100
• 16 digitale Eingänge 24 V / 4,8 mA DC, potenzialgebunden
• 16 digitale E/A Kanäle 24 V / 500 m_A, potenzialgetrennt, kurzschlussfest, wahlweise als Eingänge oder Ausgänge verwendbar


Erweiterungen Extern

XIO-CAN 104 16/16 4ADownload

Software

Linux
Das Betriebssystem Linux bildet die Grundlage für die Funktionsvielfalt der smart9 / econ9 Geräte.


CODESYS V3.5
CODESYS ist das SPS Programmiersystem für alle Kompaktsteuerungen der Produktfamilie smart9 / econ9


C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.


QT5
Mit dem Plattformunabhängigen Framework QT erstellen Sie Applikationen in den Programmiersprachen C/C++. Der dazu erhältliche QT Creator ist eine komfortable Entwicklungsumgebung.


.Net Core
Die Technologie des .NET Frameworks als Plattformunabhängiges Entwicklungssystem - auch unter Linux.


Downloads

SystemkonfigurationDownload

CODESYS V3.5 SP14 Patch1 64BitDownload

CODESYS V3.5 SP14 Patch1 32BitDownload

Beispielprojekt CODESYS smart9 1000 (Linux)Download

CODESYS Package smart9 1000 (Windows)Download

Datenblatt (PDF)
Test

smart9 1000 CP

Branchenoptimiertes Control Panel

Die Produktpalette unserer smart9 1000 Geräte umfasst verschiedenste Konfigurationsmöglichkeiten. Durch die kompakte Bauweise wird ein optimales Verhältnis von Baugröße zu Darstellungsfläche erreicht. Die geringe Einbautiefe spart Platz im Schaltschrank. Durch die freie Wahlmöglichkeit der Schnittstellenabgänge horizontal oder vertikal passt sich das smart9 1000 der Maschinenarchitektur optimal an.

Detailansicht


Technische Daten

Prozessor:


• ARM® Cortex® A7 2x 1 GHz
• ARM® Cortex® M4 1x 200 MHz


Speicher:
• 512 MB DDR3 RAM
• 512 MB NAND Flash
• 256 kB NVRAM/MRAM

• Touch Display:

        7“ resisitv / kapazitiv
        10“ resisitv / kapazitiv

• Echtzeituhr
• Spannungsversorgung: 9 ... 32 VDC
• Schutzart: Frontplatte mit Dichtung IP65, Gehäuse IP20
• Klemmbefestigung über Fixierungselemente
• Abmessung (B x H x T): 196 x 119 x 27 mm
• Betriebstemperatur: 5 ... + 55 °C

• Betriebssystem: Linux
• SPS Programmiersoftware: CODESYS V3
• Entwicklungsframeworks: Qt5, .Net Core

Anschlüsse

• 1x Ethernet 10/100 MBit/s
• 1x Ethernet 1 Gbit/s
• 2x USB Host 2.0
• 2x CAN
• 1x RS232
• 1x RS485


Steckplatz für:
• Kommunikationsmodul Anybus CompactComTM CC30 oder CC40
• Steckplatz für eine Micro-SD-Karte (microSDHC, bis 32 GB)


Erweiterungen Extern

XIO-CAN 104 16/16 4ADownload

Software

Linux
Das Betriebssystem Linux bildet die Grundlage für die Funktionsvielfalt der smart9 / econ9 Geräte.


CODESYS V3.5
CODESYS ist das SPS Programmiersystem für alle Kompaktsteuerungen der Produktfamilie smart9 / econ9


C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.


QT5
Mit dem Plattformunabhängigen Framework QT erstellen Sie Applikationen in den Programmiersprachen C/C++. Der dazu erhältliche QT Creator ist eine komfortable Entwicklungsumgebung.


.Net Core
Die Technologie des .NET Frameworks als Plattformunabhängiges Entwicklungssystem - auch unter Linux.


Downloads

CODESYS V3.5 SP14 Patch1 32BitDownload

CODESYS V3.5 SP14 Patch1 64BitDownload

CODESYS Package smart9 / econ9 (Linux)Download

Beispielprojekt CODESYS smart9 1000 (Linux)Download

SystemkonfigurationDownload

Datenblatt (PDF)
Test

smart9 T043B

kompakt und leistungsstark

WinCE® 6.0 basierendes 4,3“ Terminal im Widescreen-Format. Das smart9 T043B wird als Steuerung mit integrierter Bedieneinheit verwendet.
Die Bedienung erfolgt über das eingebaute Touchdisplay.

Detailansicht


Technische Daten

• 128 MB DDR2 RAM
• 256 MB Nand-Flash
• 512 kB SRAM, Batterie gepuffert
• Steckplatz für eine Micro-SD-Karte (microSDHC, max. 32 GB)
• Display: 4,3“ TFT LCD (480 x 272), 256k Farben
   LED-Backlight, Touchscreen (analog resistiv)
   Kontrast: typ. 450:1
   Helligkeit: typ. 440 cd/m²
   Blickwinkel (H°/V°): 150/140
• Echtzeituhr
• Pufferbatterie
• Spannungsversorgung: 24 V / ≤ 1 A DC
• Schutzart: Frontplatte mit Dichtung IP54
• Befestigungsart: 7 Gewindebolzen M4 x 10 (Maßzeichnung letzte Seite)
• Gehäuse Schutzart: IP20
• Abmessungen (B x H x T): 180 x 122,5 x 33,5 mm, verzinkt
• Einbauausschnitt (B x H): 156 x 99 mm
• Betriebstemperatur: 5 ... + 55 °C
• Gewicht ca. 0,85 kg
• Betriebssystem: WinCE® 6.0 R3

Anschlüsse

• 1 CAN-Schnittstelle
• 1 Ethernet-Schnittstelle (10/100 Base-T)
• 1 RS485-Schnittstelle
• 1 USB Host
• 1 USB Device

Erweiterungen Extern

XIO-CAN 104 16/16 4ADownload

Software

Microsoft® Visual Studio
ist das Programmiersystem zur Systemnahen Programmierung unter Windows embedded compact 2013


C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.


C#/VB.NET


Datenblatt (PDF)
Test

smart9 T043E

kompakt und erweiterbar

WinCE® 6.0 basierendes 4,3“ Terminal im Widescreen-Format. Das smart9 T043E wird als Steuerung mit integrierter Bedieneinheit verwendet. Die Bedienung erfolgt über das eingebaute Touchdisplay.

Detailansicht


Technische Daten
  • 128 MB DDR2 RAM
  • 256 MB Nand-Flash
  • 512 kB SRAM, Batterie gepuffert
  • Steckplatz für eine Micro-SD-Karte (microSDHC, max. 32 GB)
  • Steckplatz für Erweiterungsmodul
  • Display: 4,3“ TFT LCD (480 x 272), 256k Farben; LED-Backlight, Touchscreen (analog resistiv)
  • Kontrast: typ. 450:1
  • Helligkeit: typ. 440 cd/m²
  • Blickwinkel (H°/V°): 150/140
  • Echtzeituhr
  • Pufferbatterie
  • Spannungsversorgung: 24 V / ≤ 1 A DC
  • Schutzart: Frontplatte mit Dichtung IP54
  • Befestigungsart: 7 Gewindebolzen M4 x 10 (Maßzeichnung letzte Seite)
  • Gehäuse Schutzart: IP20
  • Abmessung (B x H x T): 180 x 122,5 x 45 mm, verzinkt
  • Einbauausschnitt (B x H): 156 x 99 mm
  • Betriebstemperatur: 5 ... + 55 °C
  • Gewicht ca. 0,85 kg
  • Betriebssystem: WinCE® 6.0 R3
Anschlüsse
  • 1 CAN-Schnittstellen
  • 1 Ethernet-Schnittstellen (10/100 Base-T)
  • 1 RS485
  • 4 USB Host
  • 1 USB Device
Erweiterungen Extern

XIO-CAN 104 16/16 4ADownload

Erweiterungen Intern

PX-Modul 8DE 8DEA 4AIN 2AOUTDownload

PX-Modul 16DE 16DEADownload

PX-Modul 8DE 8DEA 2PWM 8AIMDownload

PX-Modulprint 2AI (U)Download

PX-Modulprint 2AI (I)Download

PX-Modulprint 2AODownload

PX-Modulprint 2PT100Download

Software

Microsoft® Visual Studio
ist das Programmiersystem zur Systemnahen Programmierung unter Windows embedded compact 2013


C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.


C#/VB.NET


Datenblatt (PDF)
Test

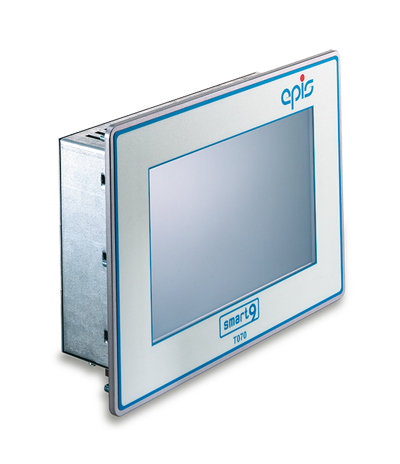

smart9 T070B-W

flexibel modular

WinCE® 6.0 basierendes 7“ Terminal mit wahlweise integrierten E/As. Das smart9 T070B-W wird als Steuerung mit integrierter Bedieneinheit verwendet.
Die Bedienung erfolgt über das eingebaute Touchdisplay.

Detailansicht


Technische Daten

• 4 digitale Eingänge, 24 V / 5,5 mA DC, potenzialgebunden
• 4 digitale Ausgänge, 24 V / 500 mA DC, potenzialgebunden,
   rücklesbar als Eingänge
• 128 MB DDR2 RAM
• 256 MB Nand-Flash
• Remanenz: ohne
• Steckplatz für eine Micro-SD-Karte (microSDHC, max. 32 GB)
• Display: 7“ TFT LCD WVGA (800 x 480), 256k Farben
   LED-Backlight, Touchscreen (analog resistiv)
   Kontrast: typ. 500:1
   Helligkeit: typ. 300 cd/m²
   Blickwinkel (H°/V°): 140/120
• Echtzeituhr
• Pufferbatterie
• Spannungsversorgung: 24 V / ≤ 1 A DC
• Schutzart: Frontplatte mit Dichtung IP54
• Befestigungsart: 8 Gewindebolzen M4 x 10 (Maßzeichnung letzte Seite)
• Gehäuse Schutzart: IP20
• Abmessungen (B x H x T): 220 x 155 x 50,5 mm, verzinkt
• Einbauausschnitt (B x H): 205 x 140 mm (Klemmrahmen Montage)
• Betriebstemperatur: - 10 ... + 55 °C
• Gewicht ca. 1,3 kg
• Betriebssystem: WinCE® 6.0 R3

Anschlüsse

• 1 CAN-Schnittstelle
• 1 Ethernet-Schnittstelle (10/100 Base-T)
• 1 RS232 mit Steuerleitungen
• 1 RS485
• 2 USB Host
• 1 USB Device

Erweiterungen Extern

XIO-CAN 104 16/16 4ADownload

Software

C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.


Microsoft® Visual Studio
ist das Programmiersystem zur Systemnahen Programmierung unter Windows embedded compact 2013


C#/VB.NET


Datenblatt (PDF)
Test

smart9 T070B

flexibel modular

WinCE® 6.0 basierendes 7“ Terminal mit wahlweise integrierten E/As. Das smart9 T070B wird als Steuerung mit integrierter Bedieneinheit verwendet.
Die Bedienung erfolgt über das eingebaute Touchdisplay.

Detailansicht


Technische Daten

• 4 digitale Eingänge, 24 V / 5,5 mA DC, potenzialgebunden
• 4 digitale Ausgänge, 24 V / 500 mA DC, potenzialgebunden,
   rücklesbar als Eingänge
• 128 MB DDR2 RAM
• 256 MB Nand-Flash
• Remanenz: ohne
• Steckplatz für eine Micro-SD-Karte (microSDHC, max. 32 GB)
• Display: 7“ TFT LCD WVGA (800 x 480), 256k Farben
   LED-Backlight, Touchscreen (analog resistiv)
   Kontrast: typ. 500:1
   Helligkeit: typ. 300 cd/m²
   Blickwinkel (H°/V°): 140/120
• Echtzeituhr
• Pufferbatterie
• Spannungsversorgung: 24 V / ≤ 1 A DC
• Schutzart: Frontplatte mit Dichtung IP54
• Befestigungsart: 8 Gewindebolzen M4 x 10 (Maßzeichnung letzte Seite)
• Gehäuse Schutzart: IP20
• Abmessungen (B x H x T): 220 x 155 x 50,5 mm, verzinkt
• Einbauausschnitt (B x H): 205 x 140 mm (Klemmrahmen Montage)
• Betriebstemperatur: 5 ... + 55 °C
• Gewicht ca. 1,3 kg
• Betriebssystem: WinCE® 6.0 R3

Anschlüsse

• 1 CAN-Schnittstelle
• 1 Ethernet-Schnittstelle (10/100 Base-T)
• 1 RS232 mit Steuerleitungen
• 1 RS485
• 2 USB Host
• 1 USB Device

Erweiterungen Extern

XIO-CAN 104 16/16 4ADownload

Software

C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.


C#/VB.NET


Microsoft® Visual Studio
ist das Programmiersystem zur Systemnahen Programmierung unter Windows embedded compact 2013


Datenblatt (PDF)
Test

smart9 T070E

erweiterbarer Widescreen

WinCE® 6.0 basierendes 7“ Terminal mit wahlweise integrierten E/As. Das smart9 T070E wird als Steuerung mit integrierter Bedieneinheit verwendet. Die Bedienung erfolgt über das eingebaute Touchdisplay.

Detailansicht


Technische Daten

• 128 MB DDR2 RAM
• 256 MB Nand-Flash
• 512 kB SRAM, Batterie gepuffert
• Steckplatz für eine Micro-SD-Karte (microSDHC, bis 32 GB)
• 2 Steckplätze für Erweiterungsmodule
• Display: 7“ TFT LCD WVGA (800 x 480), 256k Farben
   LED-Backlight, Touchscreen (analog resistiv)
   Kontrast: typ. 500:1
   Helligkeit: typ. 300 cd/m²
   Blickwinkel (H°/V°): 140/120
• Pufferbatterie
• Echtzeituhr
• Spannungsversorgung: 24 V / ≤ 1 A DC
• Schutzart: Frontplatte mit Dichtung IP54
• Befestigungsart: 8 Gewindebolzen M4 x 10 (Maßzeichnung letzte Seite)
• Gehäuse Schutzart: IP20
• Abmessung (B x H x T): 220 x 155 x 50,5 mm, verzinkt
• Einbauausschnitt (B x H): 205 x 140 mm
• Betriebstemperatur: 5 ... + 55 °C
• Gewicht ca. 1,3 kg
• Betriebssystem: WinCE® 6.0 R3




Anschlüsse

• 2 CAN-Schnittstellen
• 2 Ethernet-Schnittstellen (10/100 Base-T)
• 1 RS232 mit Steuerleitungen
• 1 RS485
• 1 RS232/RS485
• 4 USB Host
• 1 USB Device

Erweiterungen Extern

XIO-CAN 104 16/16 4ADownload

Erweiterungen Intern

Erweiterungs-Kit smart9/cosys9 (3 Steckpl.)Download

PX-Modul 8DE 8DEA 4AIN 2AOUTDownload

PX-Modul 16DE 16DEADownload

PX-Modul 8DE 8DEA 2PWM 8AIMDownload

PX-Modulprint 2AI (U)Download

PX-Modulprint 2AI (I)Download

PX-Modulprint 2AODownload

PX-Modulprint 2PT100Download

EFP 16ED 16DEADownload

EFP AIO 4/2 Profibus DP SlaveDownload

EFP COP 2DMS 2AIN 2AOUT 16 BitDownload

EFP Anybus S/MDownload

Anybus-S Interbus FODownload

Anybus-S DevicenetDownload

Anybus-S Profibus DP SlaveDownload

Anybus-S Profinet-IO IRT DeviceDownload

Anybus Profinet I/O LWLDownload

Erweiterungs-Kit smart9/cosys9 (2 Steckpl.)Download

Software

Microsoft® Visual Studio
ist das Programmiersystem zur Systemnahen Programmierung unter Windows embedded compact 2013


CODESYS V3.5
CODESYS ist das SPS Programmiersystem für alle Kompaktsteuerungen der Produktfamilie smart9 / econ9


C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.


C#/VB.NET


Datenblatt (PDF)
