Box-Kompaktsteuerungen
econ9 1000 PLC
Boxed SPSHutschienenmontierbare Kompaktsteuerung mit integrieten Prozess-Schnittstellen
für verschiedene Branchen, modular erweiterbar
Prozessor:
• ARM® Cortex® A7 2x 1 GHz
• ARM® Cortex® M4 1x 200 MHz
Speicher:
• 512 MB DDR3 RAM
• 512 MB NAND Flash
• 256bK NVRAM/MRAM
• Echtzeituhr
• Spannungsversorgung: 9 ... 32 VDC
• Betriebstemperatur: 5 ... + 55 °C
• Schutzart: IP20
• Befestigungsart: Hutschienenmontage DIN EN 60715, 35mm
• Abmessung Grundgerät (B x H x T): 53,2 x 110 x 100 mm
• Betriebssystem: Linux
• SPS Programmiersoftware: CODESYS V3
• Entwicklungsframeworks: Qt5, .Net Core
• 1x Ethernet 10/100 MBit/s
• 1x Ethernet 1 Gbit/s
• 2x USB Host 2.0
• 2x CAN
• 1x RS232
• 1x RS485
Steckplatz für:
• Steckplatz für eine Micro-SD-Karte (microSDHC, bis 32 GB)
• Branchenspezifisches Erweiterungsmodul
XIO-CAN 104 16/16 4ADownload
Linux
Das Betriebssystem Linux bildet die Grundlage für die Funktionsvielfalt der smart9 / econ9 Geräte.
CODESYS V3.5
CODESYS ist das SPS Programmiersystem für alle Kompaktsteuerungen der Produktfamilie smart9 / econ9
C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.
QT5
Mit dem Plattformunabhängigen Framework QT erstellen Sie Applikationen in den Programmiersprachen C/C++. Der dazu erhältliche QT Creator ist eine komfortable Entwicklungsumgebung.
.Net Core
Die Technologie des .NET Frameworks als Plattformunabhängiges Entwicklungssystem - auch unter Linux.
CODESYS V3.5.15.20Download
CODESYS 3.5.15.20 64BitDownload
CODESYS Basisprojekt econ9 1000 PLC (ZIP-Archiv)Download
Benutzerhandbuch smart9 1000 / econ9 1000Download

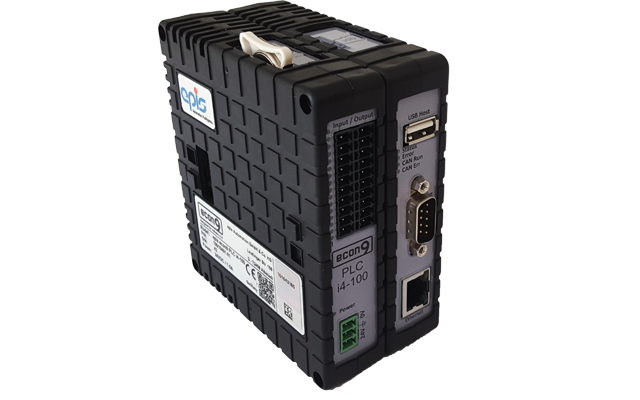

econ9 PLC i4-100
designed für Industrie 4.0Die Basissteuerung econ9 PLC i4-100 vereint eine Vielzahl von Funktionalitäten, die durch den modularen Aufbau des Gesamtsystems beliebig erweitert werden können. Die bereits in der Basisausführung enthaltenen multifunktionalen Schnittstellen erlauben eine hohe Flexibilität zur optimalen Anpassung an die Anforderungen.
Die econ9 PLC i4-100 Basissteuerung ist zudem mit mehreren Kommunikationsschnittstellen zur einfachen Vernetzung und dezentralen Erweiterung ausgestattet, Daten können auf der μSD Karte dauerhaft gespeichert werden.
• 64 MB DDR2 RAM
• 256 MB Nand-Flash
• Pufferbatterie, Typ CR2032
• Echtzeituhr, batteriegepuffert
• 2 MB SRAM, batteriegepuffert
• Micro-SD-Karte (microSDHC, enthält Systemdaten)
• modulare Erweiterung: max. 10 Erweiterungsmodule
• Spannungsversorgung: 24 V / ≤ 1 A DC
• Schutzart: IP20
• Befestigungsart: Hutschienenmontage DIN EN 60715, 35mm
• Abmessungen (B x H x T): 53,2 x 110 x 100 mm
• Betriebstemperatur: 5... 55°C
• Gewicht ca. 0,2 kg
• Programmiersoftware: CODESYS V3
Multifunktionale Ein- / Ausgänge wahlweise verwendbar
8 Eingangskanäle, wahlweise verwendbar als
• 8 digitale Eingänge 24V 7mA, potenzialgebunden, high aktiv
• 2 Encodereingänge 24 V, potenzialgebunden, max. 100 kHz
• 2 Fast-Counter-Eingänge 24V, potenzialgebunden, max. 100 kHz
• 4 analoge Eingänge, potenzialgebunden 0 ... +10 V, 12 Bit
8 Ein- / Ausgangskanäle, wahlweise verwendbar als
• 8 digitale Eingänge 24 V 7 mA, potenzialgebunden, high aktiv
• 8 digitale Ausgänge 24V 0,5 A, potenzialgebunden
• 2 digitale Ausgänge, 4 PWM-Ausgänge, potenzialgebunden, max. 100 kHz
• 2 analoge Ausgänge, potenzialgebunden 0 ... +10 V, 12 Bit
• 1 CAN-Schnittstelle
• 1 RS485
• 1 Ethernet-Schnittstelle (10/100 Base-T)
• 1 USB2.0 Host
econ9 IO 16DE 16DEA 4AIN 2AOUT ENC PWMDownload
econ9 IO 2DMS 2AIN 2AOUT 16 BitDownload
econ9 IO Profibus DP V1Download
econ9 IO PROFINET IRTDownload
econ9 IO PROFINET IRT LWLDownload
Benutzerhandbuch econ9Download
CODESYS V3.5 SP6 Patch 4Download
CODESYS Basisprojekt econ9 i4 100Download
CODESYS Package econ9 100Download

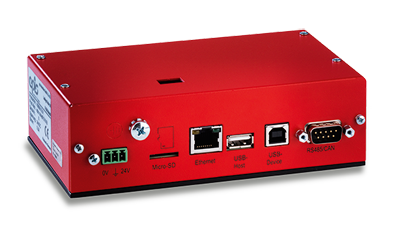

cosys9 S101B
kompakt und leistungsstarkDas cosys9 S101B ist eine WinCE® 6.0 basierende Kompaktsteuerung mit integrierten Kommunikationsschnittstellen zur dezentralen Erweiterung und Anbindung an übergeordnete Systeme.
• 128 MB DDR2 RAM
• 256 MB Nand-Flash
• 512 kB SRAM, Batterie gepuffert
• Steckplatz für eine Micro-SD-Karte (microSDHC, max. 32 GB)
• Echtzeituhr
• Pufferbatterie
• Spannungsversorgung: 24 V / ≤ 1 A DC
• Befestigungsart: Hutschienenmontage (Maßzeichnung letzte Seite)
• Gehäuse Schutzart: IP20
• Abmessungen (B x H x T): 155,5 x 93 x 45 mm
• Betriebstemperatur: 5 ... + 55 °C
• Gewicht ca. 0,56 kg
• Betriebssystem: WinCE® 6.0 R3
• 1 CAN-Schnittstelle
• 1 Ethernet-Schnittstelle (10/100 Base-T)
• 1 RS485-Schnittstelle
• 1 USB Host
• 1 USB Device
C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.
C#/VB.NET
Microsoft® Visual Studio
ist das Programmiersystem zur Systemnahen Programmierung unter Windows embedded compact 2013
Benutzerhandbuch smart9/cosys9Download
cosys9 S101E
kompakt und erweiterbarDas cosys9 S101E ist eine WinCE® 6.0 basierende Kompaktsteuerung mit integrierten Kommunikationsschnittstellen und modularer Erweiterbarkeit für zusätzliche digitale und analoge E/A.
• 128 MB DDR2 RAM
• 256 MB Nand-Flash
• 512 kB SRAM, Batterie gepuffert
• Steckplatz für eine Micro-SD-Karte (microSDHC, max. 32 GB)
• Steckplatz für Erweiterungsmodul
• Echtzeituhr
• Pufferbatterie
• Spannungsversorgung: 24 V / ≤ 1 A DC
• Befestigungsart: Hutschienen Montage (Maßzeichnung letzte Seite)
• Gehäuse Schutzart: IP20
• Abmessungen (B x H x T): 155,5 x 93 x 45 mm
• Betriebstemperatur: 5 ... + 55 °C
• Gewicht ca. 0,56 kg
• Betriebssystem: WinCE® 6.0 R3
• 1 CAN-Schnittstelle
• 1 Ethernet-Schnittstelle (10/100 Base-T)
• 1 RS485-Schnittstelle
• 1 USB Host
• 1 USB Device
PX-Modul 8DE 8DEA 4AIN 2AOUTDownload
PX-Modul 16DE 16DEADownload
PX-Modul 8DE 8DEA 2PWM 8AIMDownload
PX-Modulprint 2AI (U)Download
PX-Modulprint 2AI (I)Download
PX-Modulprint 2AODownload
PX-Modulprint 2PT100Download
Microsoft® Visual Studio
ist das Programmiersystem zur Systemnahen Programmierung unter Windows embedded compact 2013
C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.
C#/VB.NET
Benutzerhandbuch smart9/cosys9Download
cosys9 S201B
integrierte Eingänge / AusgängeDas cosys9 S201B ist eine WinCE® 6.0 basierende Kompaktsteuerung mit integrierten E/A und Kommunikationsschnittstellen zur dezentralen Erweiterung und Anbindung an übergeordnete Systeme.
• 4 digitale Eingänge, 24 V / 5,5 mA DC, potenzialgebunden
• 4 digitale Ausgänge, 24 V / 500 mA DC, potenzialgebunden,
rücklesbar als Eingänge
• 128 MB DDR2 RAM
• 256 MB Nand-Flash
• Remanenz: ohne
• Steckplatz für eine Micro-SD-Karte (microSDHC, max. 32 GB)
• Echtzeituhr
• Pufferbatterie
• Spannungsversorgung: 24 V / ≤ 1 A DC
• Befestigungsart: Montageplatte oder Hutschienenmontage
• Gehäuse Schutzart: IP20
• Abmessungen (B x H x T): 220 x 125 x 45 mm
• Betriebstemperatur: 5 ... + 55 °C
• Gewicht ca. 0,8 kg
• Betriebssystem: WinCE® 6.0 R3
• 1 CAN-Schnittstelle
• 1 Ethernet-Schnittstelle (10/100 Base-T)
• 1 RS232 mit Steuerleitungen
• 1 RS485
• 2 USB Host
• 1 USB Device
Microsoft® Visual Studio
ist das Programmiersystem zur Systemnahen Programmierung unter Windows embedded compact 2013
C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.
C#/VB.NET

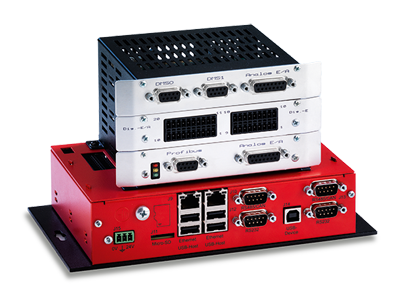

cosys9 S201E
der AlleskönnerDas cosys9 S201E ist eine WinCE® 6.0 basierende Kompaktsteuerung mit integrierten Kommunikationsschnittstellen und modularer Erweiterbarkeit für integrierte digitale und analoge E/A.
• 128 MB DDR2 RAM
• 256 MB Nand-Flash
• 512 kB SRAM, Batterie gepuffert
• Steckplatz für eine Micro-SD-Karte (microSDHC, bis 32 GB)
• 2 Steckplätze für Erweiterungsmodule
• Pufferbatterie
• Echtzeituhr
• Spannungsversorgung: 24 V / ≤ 1 A DC
• Befestigungsart: Montageplatte oder Hutschienenmontage
• Gehäuse Schutzart: IP20
• Abmessungen (B x H x T): 220 x 125 x 45 mm
• Betriebstemperatur: 5 ... + 55 °C
• Gewicht ca. 0,8 kg
• Betriebssystem: WinCE® 6.0 R3
• 2 CAN-Schnittstellen
• 2 Ethernet-Schnittstellen (10/100 Base-T)
• 1 RS232 mit Steuerleitungen
• 1 RS485
• 1 RS232/RS485
• 4 USB Host
• 1 USB Device
PX-Modul 8DE 8DEA 4AIN 2AOUTDownload
PX-Modul 16DE 16DEADownload
PX-Modul 8DE 8DEA 2PWM 8AIMDownload
PX-Modulprint 2AI (U)Download
PX-Modulprint 2AI (I)Download
PX-Modulprint 2AODownload
PX-Modulprint 2PT100Download
EFP 16ED 16DEADownload
EFP AIO 4/2 Profibus DP SlaveDownload
EFP COP 2DMS 2AIN 2AOUT 16 BitDownload
EFP Anybus S/MDownload
Anybus-S Interbus FODownload
Anybus-S DevicenetDownload
Anybus-S Profibus DP SlaveDownload
Anybus-S Profinet-IO IRT DeviceDownload
Anybus Profinet I/O LWLDownload
Erweiterungs-Kit smart9/cosys9 (2 Steckpl.)Download
Erweiterungs-Kit smart9/cosys9 (3 Steckpl.)Download
Microsoft® Visual Studio
ist das Programmiersystem zur Systemnahen Programmierung unter Windows embedded compact 2013
C/C++
Systemnahe Programmierung in den klassischen Hochsprachen von embedded Systemen. Als Entwicklungsumgebung steht mit der komfortablen Eclipse IDE eine ausgewachsene und leistungsfähige Plattform zur Verfügung.
C#/VB.NET
